Descrição

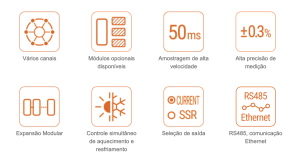

Características comuns
- Fácil manutenção com corpo destacável e terminal de base
- Alimentação e comunicação com conectores de expansão (até 32 unidades)
- Configuração de parâmetros com PCs (comunicação USB ou RS485): Software DAQMaster fornecido (software abrangente de gerenciamento de dispositivos)
*Conversores de comunicação vendidos separadamente: SCM-US (conversor USB/Serial), SCM-38I (conversor RS232C/RS485), SCM-US48I ( Conversor USB/RS485), SCM-WF48 (conversor de comunicação sem fio Wi-Fi/RS485∙USB), EXT-US (cabo conversor)

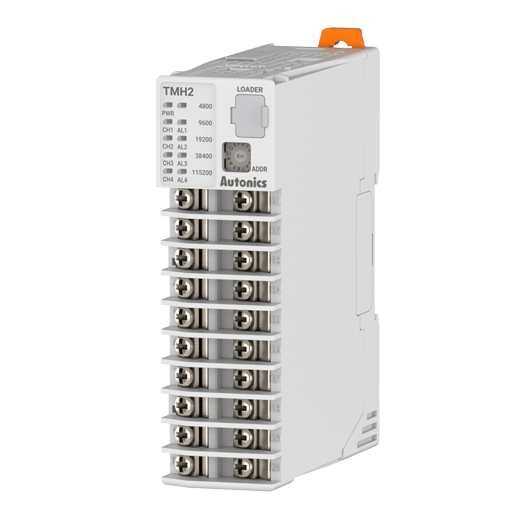

Série TMH2/4: Módulos de Controle
- Controle de entrada e saída multicanal (2 canais/4 canais): expansível até 32 unidades (64 canais/128 canais)
- Taxa de amostragem de alta velocidade de 50 ms e precisão de medição de ±0,3%
- Função de controle simultâneo de aquecimento e resfriamento e modo de controle automático/manual
- Alternar entre a saída de corrente e a saída do inversor SSR
- Canais de entrada isolados (rigidez dielétrica: 1.000 VAC)
- Meça a corrente de carga com o terminal de entrada CT (*CT vendido separadamente: CSTC-E80LN, CSTC-E200LN, CSTS-E80PP)
- Vários tipos de entrada e faixas de temperatura
TMHA: Módulos opcionais de entrada/saída analógica
- 4 canais, vários tipos de entrada/faixas de temperatura/saídas de transmissão (DC 0-20 mA ou 4-20 mA)
- Canais de entrada isolados (rigidez dielétrica: 1.000 VAC)
- Taxa de amostragem de alta velocidade de 50 ms e precisão de medição de ±0,3%
TMHE: Módulos opcionais de entrada/saída de alarme digital
- 8 entradas digitais / 8 saídas de alarme
TMHCT: Módulos Opcionais de Entrada CT
- 8 entradas de TC
- Indicadores de status de entrada CT
TMHC: Módulos de Comunicação
- Permite a conexão de módulos de controle (TMH2/4) e módulos opcionais (TMHA/E/CT) a dispositivos mestres (PCs, PLCs, etc.). (Até 16 módulos de comunicação)
- Conecte até 32 módulos de controle/opcionais por modelo de comunicação
- Comunicação PLC sem ladder (RS485/RS422), comunicação Ethernet
Controle de entrada/saída multicanal (2 canais/4 canais)
Os módulos de controle (TMH2/4) podem controlar até 2 ou 4 canais de entrada e saída, atuando como 4 controladores de temperatura separados.
Vários módulos opcionais e módulos de comunicação para aplicação flexível
Os controladores de temperatura modulares da série TMH permitem aos usuários expandir unidades e funções para atender aos requisitos da aplicação. Estão disponíveis três modelos opcionais diferentes [módulo de entrada/saída analógica, módulo de entrada/saída de alarme digital, módulo de entrada CT] e dois módulos de comunicação [comunicação sem escala PLC (RS422/485), comunicação Ethernet].
Expansão modular até 32 unidades
Até 32 unidades podem ser conectadas com conectores de expansão sem a necessidade de fiação para alimentação e comunicação individuais.
Exemplo de expansão somente com módulos de controle
Expansão com módulos opcionais de entrada/saída analógica (TMHA), entrada/saída de alarme digital (TMHE), entrada CT (TMHCT)
Expansão com Módulos de Comunicação PLC Ladder-less (TMHC-22LE)
Expansão com Módulos de Comunicação Ethernet (TMHC-22EE)
Fácil configuração com comunicação PLC sem ladder
Com os modelos de comunicação sem ladder, os controladores podem se comunicar com dispositivos mestres (PCs, PLCs) sem programação adicional em ladder. O status e as informações das unidades de controle são reconhecidos automaticamente no momento da conexão.
※ Somente modelos TMHC-22LE
Amostragem de alta velocidade de 50 ms e precisão de medição de ±0,3%
Os controladores de temperatura apresentam taxa de amostragem de alta velocidade de 50 ms e precisão de medição de ±0,3% enquanto controlam simultaneamente 4 canais separados. (Controle simultâneo de 4 canais)
Controle simultâneo de aquecimento e resfriamento
Os controladores de temperatura podem controlar simultaneamente o aquecimento e o resfriamento para um controle de temperatura eficiente e ideal
Alternar entre saída de corrente e saída do inversor SSR
Os usuários podem selecionar a saída de corrente e a saída do inversor SSR usando configurações de parâmetros no software DAQMaster.
Terminal de corpo e base destacável
A unidade principal da série TMH é removível do terminal base, facilitando a manutenção. A alimentação e a comunicação são todas conectadas pelos conectores no terminal da base e não serão afetadas quando uma única unidade precisar ser verificada ou substituída.

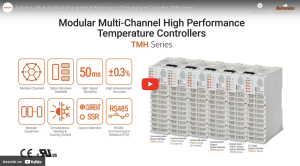

Vídeos
