Descrição
| Material | Poliamida UL94-V0 |
| Temp. alcance mín. | -40°C |
| Temp. alcance máximo | 120°C |
| Grau de proteção | IP66 |
| Cor do produto | RAL 9005 |

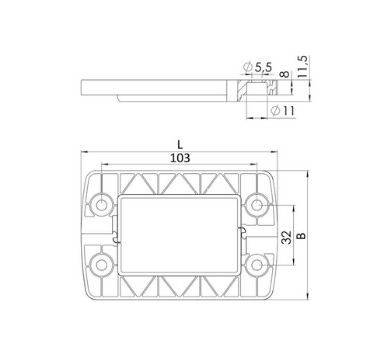

| BxL | 69x125mm |

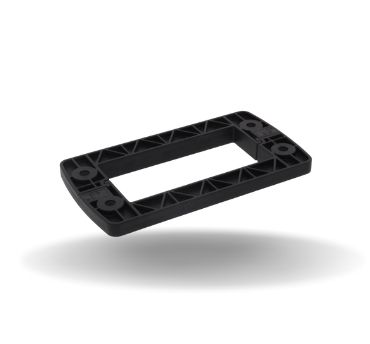

| Tipo | CV 8 V0 BK |
| Nº do pedido RAL 9005 | 10108186 |
| Unidade de embalagem | 1 |
| número EAN | 4007686058468 |
| Número da tarifa | 39269097 |
| Classificação ETIM | EC000441 |
Sistema de entrada de cabos especialmente projetado para instalações de quadros: CONMAXX ® . O inovador sistema modular de 3 componentes oferece aos clientes uma nova dimensão de flexibilidade.
O sistema CONMAXX ® consiste em uma estrutura fechada, insertos de grade variável e elementos de vedação cônicos. Os três componentes podem ser compilados individualmente de acordo com a necessidade e aplicação, como se fosse um sistema modular.
Mesmo subsequentes, as mudanças individuais na fiação não são um problema – sem qualquer abertura e fechamento trabalhosos. CONMAXX ® oferece uma solução melhor e mais fácil para qualquer requisito de instalação!
Seus benefícios com CONMAXX ®
CONMAXX ® : Três componentes – infinitas variantes de produtos
Suas combinações possíveis com nosso sistema de entrada de cabos
Aqui você encontra exemplos de combinações possíveis de nossos quadros CONMAXX ® em todos os tamanhos disponíveis.
1. Estrutura CONMAXX®
A estrutura CONMAXX® é estável em forma e se encaixa em recortes de conectores industriais padronizados. Devido à sua construção fechada não há necessidade de desaparafusar para inserir ou trocar os cabos.
O quadro CONMAXX® está disponível em:
CF4: 70 x 81 mm
CF6: 70 x 106 mm
CF8: 70 x 126 mm
CF10: 70 x 153 mm
2. Rede CONMAXX®
Diferentes inserções de grade podem ser inseridas na estrutura individualmente e, assim, oferecem a mais alta flexibilidade na entrada de cabos. Não importa se são cabos pequenos ou grandes – CONMAXX ® Grid permite uma instalação fácil e rápida e posterior adaptação dos cabos.
CGV: barra única
CGT: grade T
CGX: grade cruzada
CGH: grade cruzada dupla
3. Vedação CONMAXX®
Não importa se você tem um diâmetro de cabo grande ou pequeno – CONMAXX ® oferece o elemento de vedação adequado para suas necessidades. Graças ao seu design cônico exclusivo, as vedações CONMAXX ® garantem a alta classe de proteção IP 66.
Os elementos de vedação pretos são especialmente projetados para suportar altas temperaturas operacionais e possuem classe de proteção contra incêndio UL 94 HB.
Os elementos de vedação cinza oferecem a classe de alta resistência ao fogo da UL 94 V0; tornando-os adequados para a indústria ferroviária.
Ao usar várias vedações, você pode inserir duas ou mais e também tipos de cabos especiais.
Inserção de proteção flexível para uma proteção adicional permitindo maior flexibilidade do cabo.
