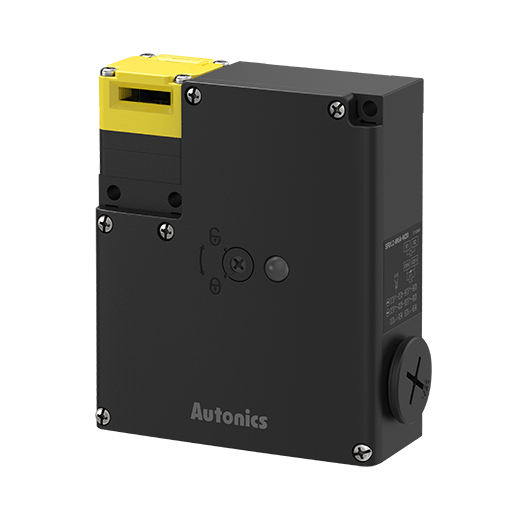

Descrição

Principais características

• Tamanho fino L 90 x A 105 x P 35,5 mm
• A unidade principal pode ser girada para alterar a direção de inserção da chave de operação
  : a chave de operação pode ser inserida em 4 direções (superior/lateral)
• Vários tipos de contato (até 6 contatos)
• : Trava NC 2/NO 1+Porta NC 2/NO1
  : Trava NC 3+Porta NC 2/NO1
  : Trava NC 2/NO 1+Porta NC 3
  : Trava NC 3+Porta NC 3
• Função de desbloqueio manual (chave de liberação) para emergências durante a instalação ou teste
  : Chaves de liberação do tipo padrão (cruzado) e tipo especial, botão de liberação traseiro
• Dois métodos de liberação de trava
  : liberação mecânica de trava-solenóide, modelos de liberação mecânica de trava-solenóide
• Diferentes tipos de instalação dependendo da posição de inserção da chave de operação
  : Modelos de instalação frontal/traseira
• Excelente resistência e durabilidade com modelo de cabeça de metal



Tipos de instalação frontal/traseira disponíveis

Os interruptores estão disponíveis em modelos de instalação frontal/traseira, dependendo dos requisitos de instalação. Modelos de botão de liberação também estão disponíveis, permitindo que os operadores destravem a unidade manualmente enquanto estiverem dentro da área de operação.



Instalação frontal



Instalação traseira



Botão de liberação



Chaves de liberação disponíveis

Chaves de liberação podem ser usadas para desbloquear o dispositivo durante quedas de energia ou emergências. Chaves de liberação do tipo cruzado padrão e do tipo especial estão disponíveis.





Insira a chave de operação de 4 direções

A unidade principal pode ser girada para alterar a direção de inserção das teclas de operação, conforme necessário.





Várias chaves de operação disponíveis

Os usuários podem escolher entre 6 chaves de operação diferentes, conforme necessário. (SFD/SFDL/SFDL2)





Unidade deslizante (vendida separadamente)

A unidade deslizante é um acessório para evitar o travamento ao entrar na cerca usando interruptores de trava de porta de segurança do tipo plano.





Dispositivo de bloqueio de grupo (vendido separadamente)

O dispositivo de bloqueio de grupo é um acessório para interruptores de portas de segurança e travas de portas, para evitar a operação do atuador por acesso não autorizado, bloqueando fisicamente a área de inserção do interruptor.



Tipo lateral (SFD-LT)



Tipo superior (SFD-LT2)
