Descrição
| WISKA-No. |  |
 |
 |
 |
 |
 |
 |
 |
|---|---|---|---|---|---|---|---|---|

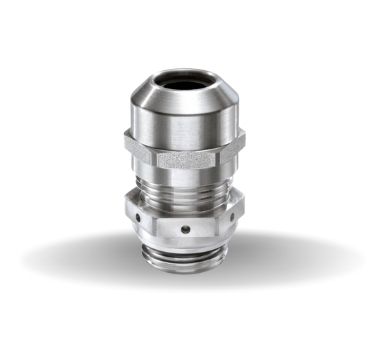

| ESSVG 20 EMV-Z | 6 milímetros | M 20×1,5 | 6mm – 13mm | 9,5 milímetros | 24 milímetros | 41 milímetros – 50 milímetros | 1 | |
| ESSVG 25 EMV-Z | 7 milímetros | M 25×1,5 | 9 milímetros – 17 milímetros | 16 milímetros | 30 milímetros | 43 milímetros – 52 milímetros | 1 | |
| ESSVG 32 EMV-Z | 8 milímetros | M 32×1,5 | 13 milímetros – 21 milímetros | 20 milímetros | 36 milímetros | 47 milímetros – 56 milímetros | 1 | |
| ESSVG 40 EMV-Z | 8 milímetros | M 40×1,5 | 16 milímetros – 28 milímetros | 26 milímetros | 46 milímetros | 57 milímetros – 70 milímetros | 1 | |
| ESSVG 50 EMV-Z | 9 milímetros | M 50×1,5 | 21 milímetros – 35 milímetros | 33 milímetros | 55 milímetros | 64 milímetros – 77 milímetros | 1 | |
| ESSVG 63 EMV-Z | 10 milímetros | M 63×1,5 | 34 milímetros – 48 milímetros | 45 milímetros | 68 milímetros | 69 milímetros – 83 milímetros | 1 |
Prensa- cabos VentGLAND ®
O VentGLAND ® combina equalização de pressão e prensa-cabo em uma única unidade e apresenta altas taxas de fluxo de ar, bem como alta capacidade de proteção contra água.
Seus benefícios com os produtos de ventilação da WISKA
Gama de produtos de ventilação WISKA em plástico, latão e aço inoxidável
Os produtos WISKA são construídos com a mais alta qualidade e feitos para as condições mais exigentes. Nossos produtos de ventilação oferecem:
- Equalização de pressão efetiva
- Proteção contra condensação
- Proteção contra contaminantes
- Alta segurança operacional
- Maior lucratividade
- Ampla gama de produtos
- Ideal para as condições mais difíceis
Soluções de ventilação para cada aplicação
A diversidade de nossos produtos fornece soluções de ventilação para uma ampla gama de aplicações. Os tamanhos das roscas incluem M 12 a M 63 com uma ampla gama de materiais como poliamida, latão e aço inoxidável . Completados por suas altas classes de proteção IP 68 e 69, os produtos de ventilação da WISKA parecem ser verdadeiros multitalentos. Além disso, possuem membranas específicas de aplicação com diferentes vazões de ar e propriedades robustas, como resistência a UV, água salgada e produtos químicos agressivos.
A WISKA oferece muitos anos de experiência e trabalho com os clientes para fornecer soluções que atendam a quaisquer requisitos individuais. Você também pode usar nossa calculadora de ventilação para calcular a aplicação ideal de nossos produtos de equalização de pressão.
Prensa-cabos com equalização de pressão
Prensa-cabos respiráveis que atuam contra a formação de condensação
Instalações elétricas e umidade não combinam bem. Eles levam a falhas de energia em invólucros elétricos, sensores e dispositivos elétricos. O perigo de curtos-circuitos – e, portanto, falhas elétricas, faltas e interrupções de operação – aumenta onde quer que haja água. Para encontrar uma solução para este problema, é necessário entender como a condensação se forma.
Como se forma a condensação?
A pressão, a temperatura e a umidade do ar mudam constantemente. Mesmo as instalações elétricas, que devem ser fixadas em invólucros selados para proteção contra umidade, estão sujeitas à formação de condensação. O motivo: Seja causado pelo clima ou pelas condições operacionais, as flutuações rápidas nas temperaturas criam uma disparidade de pressão entre o interior e o exterior da caixa. Isso acontece quando há chuva, impacto de ondas ou entrada em um túnel. Devido ao vácuo no interior da caixa, o ar húmido do exterior é aspirado, ou seja, através da vedação da caixa. Dentro da carcaça, o ar úmido condensa e causa corrosão ou curto-circuito.
Como a condensação entra no invólucro?
- A caixa aquece durante a utilização.
- Pode haver uma diferença de temperatura entre o interior e o exterior da caixa à noite ou depois de ser desligada. A diferença de temperatura cria um vácuo que faz com que o ar flua do lado de fora.
- Se o ar dentro da caixa esfriar e a equalização de pressão não ocorrer, a condensação se formará e ficará presa, o que pode causar uma falha elétrica ou um curto-circuito.
Como funciona a equalização de pressão?
Usando o prensa-cabo respirável VentGLAND® e/ou o plugue de equalização de pressão VentPLUG, a pressão dentro da caixa pode ser ajustada à pressão circundante. A classe de proteção verificada da carcaça é totalmente garantida.
A solução ideal é a equalização de pressão
No passado, sistemas de aquecimento e ventilação elétricos caros e de alta manutenção eram instalados para evitar a formação de condensação na caixa. Os orifícios de gotejamento nas carcaças são uma alternativa menos dispendiosa, embora às custas da estanqueidade e, portanto, de um alto grau de proteção. A solução ideal é erradicar a disparidade de pressão interna e externa que causa a formação de condensação. A WISKA foi a primeira a desenvolver e produzir um prensa-cabo à prova d’água, mas respirável, para equalização de pressão e ventilação.
Por que Ventilar?
Gabinete sem equalização de pressão (esquerda) e usando VentGLAND® (direita) após dois anos
Os invólucros hermeticamente selados são insuficientes para proteger as instalações elétricas contra umidade e contaminantes. Temperaturas flutuantes e fatores ambientais, especialmente durante o uso externo, criam pressão dentro de gabinetes hermeticamente fechados. Isso leva a um acúmulo de condensação, bem como danos à vedação que podem resultar na penetração de umidade e sujeira.
Os produtos de ventilação respiráveis da WISKA garantem uma equalização de pressão eficaz entre o interior e o exterior. Isso reduz a tensão na vedação e mantém as classes de proteção do invólucro . Os produtos de ventilação da WISKA ajudam, portanto, a aumentar a segurança operacional e prolongar a vida útil das instalações elétricas. Isso tem um efeito positivo sustentado nos custos de manutenção.
A membrana de ventilação
A umidade e a sujeira são impedidas de entrar no gabinete. As moléculas de ar são capazes de penetrar em ambos os lados da membrana.
A membrana ePTFE de alto desempenho usada nos produtos de ventilação WISKA possui bilhões de poros respiráveis para permitir uma troca de ar eficaz entre o interior e o exterior. Os poros do micrômetro também evitam que líquidos, sujeira e contaminantes passem pela membrana e entrem no invólucro.
A membrana está disponível com diferentes taxas de fluxo de ar. Todos eles oferecem todas as propriedades necessárias para as condições ambientais mais adversas: São resistentes aos raios UV, água salgada, óleos e graxas . Produtos químicos e substâncias de limpeza agressivas também não afetam a estrutura e o desempenho da membrana.
Exemplo: Manutenção de iluminação pública
Em um município, 2.000 postes de iluminação pública e externa com classificação de proteção IP 68 requerem manutenção a cada 3 anos. Se os componentes de equalização de pressão não forem usados nos invólucros de iluminação, as classes de proteção e o desempenho da iluminação são reduzidos. Isso resulta na necessidade de manutenção a cada 1,75 anos.¹
| 2.000 luzes | Proteção IP 68 | Proteção IP 5X |
| Intervalo de manutenção | 3 anos | 1,75 anos |
| Manutenção por ano | 667 luzes | 1.143 luzes |
| Custo de manutenção por luz | 20 euros | 20 euros |
| Custo de manutenção por ano | 13.340 euros | 22.860 euros |
Conclusão: Sem o uso de produtos de ventilação, custos adicionais de mais de 70% podem surgir devido a requisitos de manutenção mais altos.
¹ Baseado no relatório CIE 154:2003 da Comissão Internacional de Iluminação “A Manutenção de Sistemas de Iluminação Exterior”.
