Descrição
| Descrição do Produto |
|---|

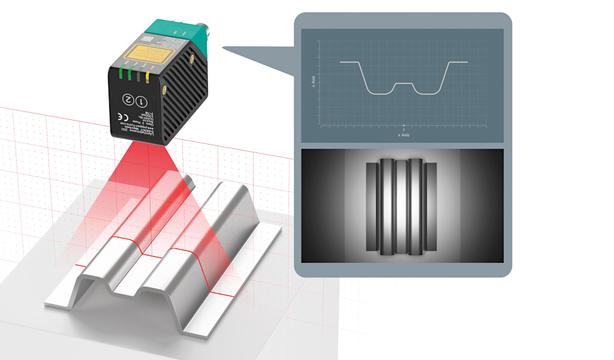

| Sensor de luz laser para correspondência de perfil; Resolução: 1280 x 960 pixels; Faixa de medição: X = 40 … 160 mm, Z = 60 … 350 mm; Taxa de varredura: 30 s -1 ; Interface Ethernet TCP/IP |
| Especificações Gerais | ||
|---|---|---|
| Faixa de medição | X = 40…160 mm; Z=60…350mm | |
| Fonte de luz | diodo laser | |
| Tipo de luz | laser vermelho + LED integrado relâmpago vermelho 650 nm | |
| Classificações nominais do laser | ||
| Observação | RADIAÇÃO LASER VISÍVEL, NÃO OLHE PARA O FEIXE NÃO OLHE DIRETAMENTE COM INSTRUMENTOS ÓPTICOS | |
| Classe de laser | 1 | |
| Comprimento de onda | Laser de medição: 660 nm | |
| Comprimento do pulso | Laser de medição: 0,5 ms | |
| Saída de potência óptica máxima | Laser de medição: 15 mW | |
| Monitoramento a laser | O sistema de segurança desliga o laser quando a corrente do laser é muito alta | |
| Taxa de varredura | 30s -1 | |
| Resolução | X>0,075mm; Z>0,1 mm a 60 mm de distância X>0,12 mm; Z>0,6 mm a 200 distâncias X>0,25 mm; Z>1,3 mm a 350 distâncias | |
| Avaliações nominais | ||
| Câmera | ||
| Número de pixels | 1280 x 960 pixels | |
| Parâmetros relacionados à segurança funcional | ||
| MTTF d | 20h | |
| Tempo da Missão ( TM ) | 10h | |
| Cobertura de Diagnóstico (DC) | 0 % | |
| Indicadores/meios operacionais | ||
| Indicador de operação | LED verde | |
| Indicador de diagnóstico | LED amarelo/vermelho | |
| Indicador de função | Gatilho: LED amarelo | |
| Elementos de controle | 2 botões | |
| Especificações Eletricas | ||
| Tensão operacional | 24 V ± 20%, PELV | |
| Corrente de alimentação sem carga | máx. 250 mA | |
| Consumo de energia | máx. 6 W, Saídas sem carga | |
| Interface | ||
| Tipo de interface | Ethernet | |
| Protocolo | TCP/IP | |
| Taxa de transferência | 100 MBit/s | |
| Entrada | ||
| Tensão de entrada | 24V | |
| Número/Tipo | Acionamento externo | |
| Limite de mudança | baixo: < 2,5 V, alto: > 8 V | |
| Conformidade com normas e diretivas | ||
| Conformidade padrão | ||
| Imunidade a ruídos | EN 61000-6-2:2005 | |
| Interferência emitida | EN 61000-6-4:2007/A1:2011 | |
| Grau de proteção | EN 60529 | |
| Resistência a choques e impactos | EN 60068-2-27:2009 | |
| Aula de laser | CEI 60825-1:2007 | |
| Aprovações e certificados | ||
| Aprovação CCC | Aprovação/marcação CCC não necessária para produtos com classificação ≤36 V | |
| Aprovações | ESSE | |
| Condições ambientais | ||
| Temperatura de operação | -20 … 45 °C (-4 … 113 °F), (sem condensação; evita formação de gelo na lente!) | |
| Temperatura de armazenamento | -20 … 70 °C (-4 … 158 °F) | |
| Especificações mecânicas | ||
| Largura da caixa | 38mm | |
| Altura da carcaça | 85 milímetros | |
| Profundidade da carcaça | 55mm | |
| Grau de proteção | IP67 | |
| Conexão | Conector M12 x 1 de 8 pinos (alimentação + Entradas/Saídas) + soquete M12x1 de 4 pinos, codificação D (LAN); pode ser girado 90°; Aterramento: Clipe de aterramento para sistema PCV | |
| Material | ||
| Habitação | PC/ABS | |
| Face óptica | Painel de plástico | |
| Massa | Aproximadamente. 125g | |
| Torque de aperto, parafusos de fixação | máx. 2Nm | |
| informações gerais | ||
| Observação | Instruções de segurança: – Leia as instruções de operação antes de tentar o comissionamento – A instalação, ligação e ajustes só devem ser realizados por pessoal especializado – Não é um componente de segurança de acordo com a Diretiva de Máquinas da UE | |
